HS261是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作温度可以达到125℃。HS261采用动态失调消除技术以及温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。
HS261包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。

当磁场南极靠近HS261TO 标识面，磁场强度达到阈值时，功率管导通，输出低电平。当磁场北极靠近HS261TO标识面，磁场强度达到阈值时，功率管截止，输出高电平。

内置的稳压输出电路模块可以让芯片工作在2.5V至28V电源电压范围。

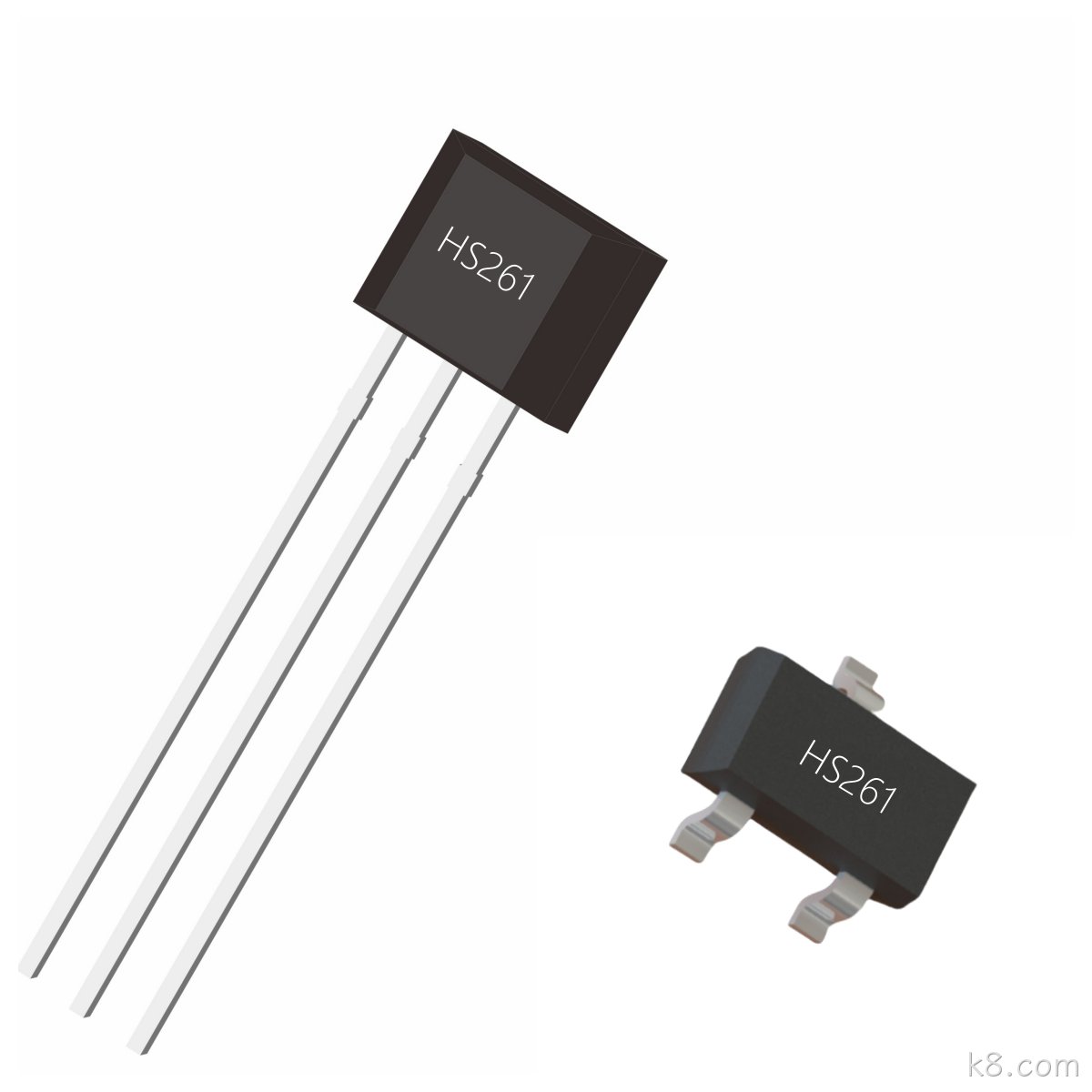

HS261提供TO-92S和TSOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~125℃。

产品特点

1.工作范围宽，2.5~28V
2.开关点高度对称
3.反向电压保护，最高可到-40V
4.具有斩波稳定功能，批次之间的一致性好
5.30V过压保护，避免IC因电源电压脉冲而损坏
6.温度稳定性优异，可工作到125℃
7.输出级限流保护30mA
8.输出级36V过压保护，避免输出脚被干扰电压击穿小尺寸，TO-92S和TSOT23-3封装
9.内置上拉电阻
10.抗机械应力
11.ESD HBM 4000V


主要应用

1.直流无刷马达
2.速度检测
3.线性位置检测
4.角度检测装置
8.转速检测

产品参数

技术文档

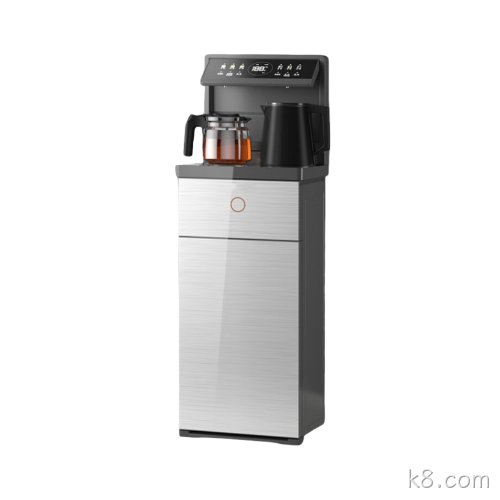

霍尔开关在茶吧机中的应用原理

霍尔开关在茶吧机中主要起到控制水流量的作用。当水流过转子组件时，磁性转子转动并输出脉冲信号，转速随流量成线性变化。霍尔开关输出相应的脉冲信号反馈给控制器，控制器通过判断脉冲信号来调节控制比例阀的电流，从而控制水流的开关。

推荐型号: HS624/HS261高灵敏度锁存型速度检测霍尔开关

霍尔开关在按摩器中的应用原理

霍尔元件在按摩器中的应用原理：在按摩器中,霍尔元件通常嵌入在振动装置中.这些元件与内部的传感器和电机系统相互协作.当按摩器接触到人体时,霍尔元件感知到按摩器的位置和振动状态.这些信息被传输到系统中,系统通过对数据的实时分析,调整振动频率和力度,确保按摩的精准性和舒适性.

推荐型号: HS188/HS261双极性高灵敏度无刷电机霍尔开关

霍尔开关在云台中的应用原理

云台相机是航拍无人机的一个重要部分，云台是用于安装负载装置的支撑工作台，一般安装摄像机，360度无死角成像装置，霍尔开关电机驱动链接臂动作。

推荐型号: HS261/HS732双极锁存型电机霍尔元件
