HS543是基于双极半导体(Bipolar)工艺设计和生产的霍尔效应传感器开关电路。器件内部集成了霍尔效应片、电压调节器、反向电压保护器、信号放大处理电路、施密特触发器和一个特触发器和一个开集电极输出驱动三极管。

HS543内部补偿特性使其灵敏度随温度升高略有升高略有升高，特别适合与常用的低成本磁钢匹配。增强的输出驱动电路可以驱动更大的电流，降低器件内部功耗。

HS543可以耐受60V高压冲击。以上特性大大提高了器件的可靠型，非常适合在汽车、工业电器和家电等产品中用作固态电子开关。

HS543为贴片SOT-89封装。DH43F是相同电路的TO-92S直插封装，两种封装都符合RoSH环保标准。

当S极接近器件标记面，且当施加到霍尔效应片的磁感应强度B超过工作点（BOP）时（即B>BOP>0），输出导通, 输出变低。当磁感应强度减弱低于释放点(BRP（即0 N极磁场接近器件标记面不能触发芯片工作，N极磁场可从标记面的反面接近器件触发器件导通。

产品特点

1.小尺寸封装
2.灵敏度高，响应快速
3.内带反向电源电压保护
4.50mA输出驱动
5.耐60V高压冲击
6.灵敏度温度补偿
7.工作温度范围：-40℃到150℃

主要应用

1.直流无刷电机(空调电机、洗衣机电机等)
2.无触点开关
3.位置传感器

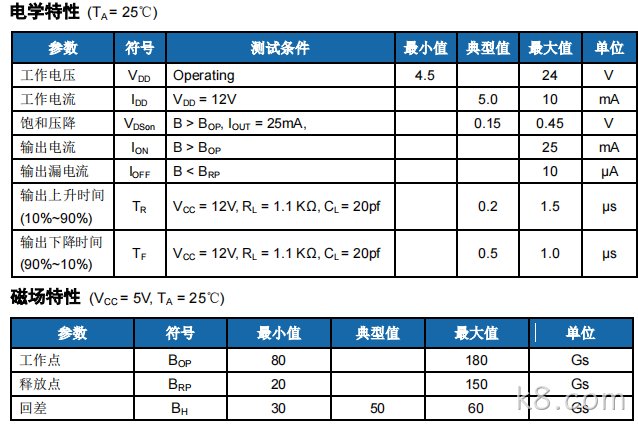

产品参数

技术文档

霍尔开关在舞台灯光中的应用原理

霍尔开关在舞台灯光中位置检测的应用：在某些表演中，舞台上的灯光需要根据演员或舞者的位置进行调整。单极霍尔开关可以用于检测演员的位置，从而自动调整灯光的角度和亮度。

推荐型号: HS3144E/HS543单极性霍尔磁控开关

霍尔开关在跑步机中的应用原理

霍尔开关在跑步机中的应用：霍尔开关被用于检测和监测跑步机的转速和运动状态。通常，霍尔开关安装在跑步机的主轴或者传动系统中。当跑步机运动时，主轴或者传动系统的旋转会导致磁场的变化，而霍尔开关能够感知到这些磁场变化，并将其转换为相应的电信号。通过分析这些信号，跑步机可以实时监测跑步速度、运动距离和其他相关数据。

推荐型号: HS258/HS264单极性高灵敏度霍尔效应开关

霍尔开关在卷发器中的应用原理

霍尔开关在卷发器中主要起温度控制功能。通过感知卷发器表面温度的变化，霍尔开关可以实时调整加热元件的功率，以维持设定的温度范围。这样的应用使得卷发器能够自动控制温度，避免过热导致的损伤，保护用户的发质和头皮健康。

推荐型号: HS210/HS220单极性霍尔磁性开关元件
