HS220是一个单极型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作温度可以达到150℃。

HS220采用动态失调消除技术以及温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。

HS220包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。内置的稳压输出电路模块可以让芯片工作在2.5V至28V电源电压范围。

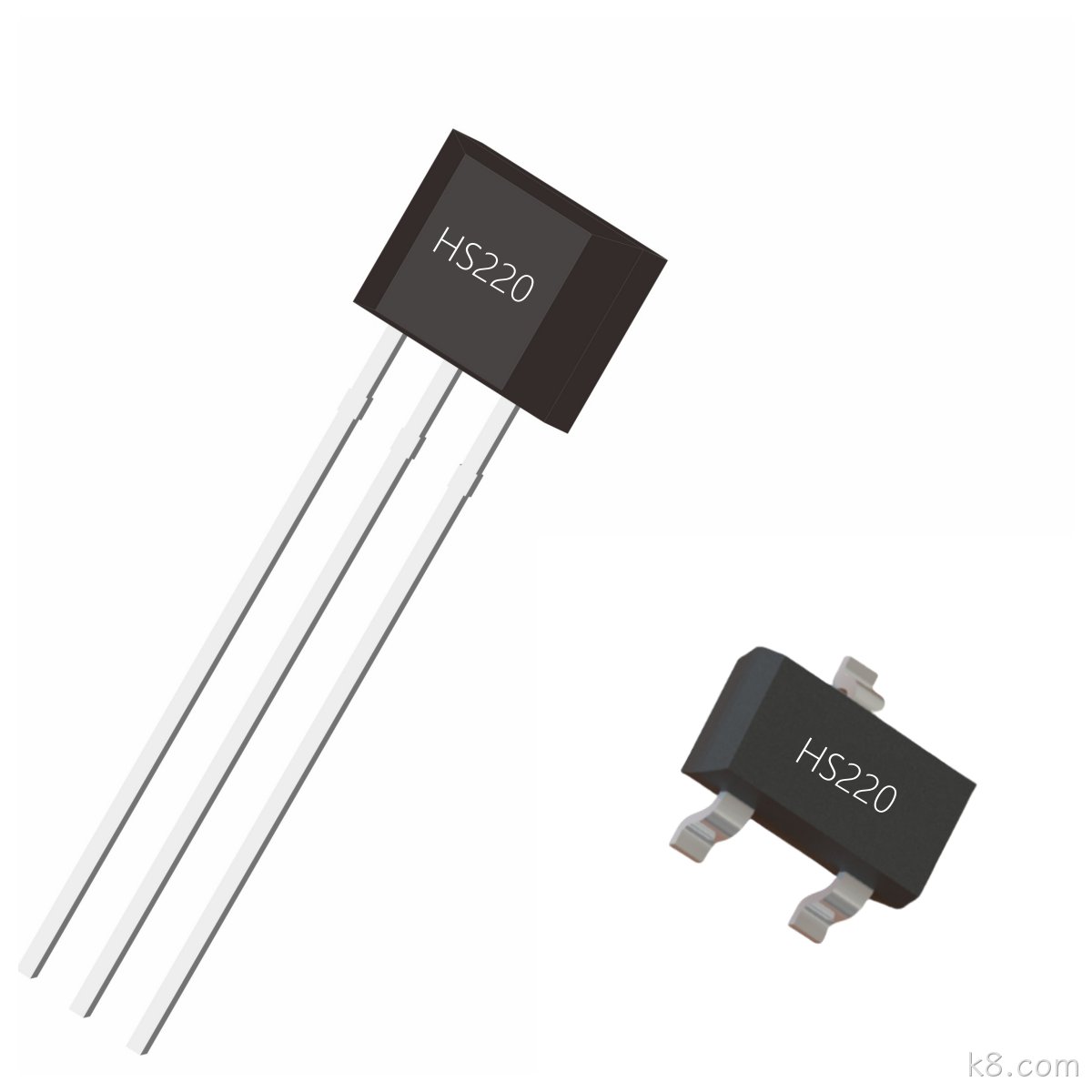

HS220提供TO-92S和TSOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~150℃。

产品特点

1.工作范围宽，2.5~28V
2.反向电压保护，最高可到-40V
3.具有斩波稳定功能，批次之间的一致性好
4.30V过压保护，避免IC因电源电压脉冲而损坏
5.温度稳定性优异，可工作到150℃
6.输出级限流保护30mA
7.输出级36V过压保护，避免输出脚被干扰电压击穿小尺寸，TO-92S和TSOT23-3封装
8.抗机械应力
9.ESD HBM 4000V

主要应用

1.直流无刷马达
2.速度检测
3.线性位置检测
4.角度检测

产品参数

技术文档

霍尔开关在电磁炉中的应用原理

电磁炉的工作原理基于电磁感应现象。当交流电流通过线圈时，会在线圈周围产生交变磁场。

如果将一个导电物体（如铁锅）放在这个交变磁场中，导体内就会因感应而产生涡旋电流，即我们所说的“热源”。这些电流在金属锅体中流动，与锅体的电阻相互作用，产生热量，从而加热锅中的食物。

霍尔元件可以检测磁场的存在以及磁场强度的变化。在电磁炉中，它被用来检测炉面上方是否有合适的锅具放置，并且能够感知锅底与炉面的距离。

当电磁炉开启后，内部的控制电路会驱动线圈产生交变磁场。如果没有锅或不适合的锅放置在炉面上，或者锅距离炉面过远，霍尔元件会感知到这种状态，并向控制电路发送信号，

使得电磁炉不会启动加热或者会自动停止加热，防止无谓的能量浪费或可能的安全风险。

一旦霍尔元件检测到有适合的锅具正确放置在炉面上，控制电路便会根据其提供的反馈信息，调整电流的大小和频率，以优化产生的磁场强度，确保高效能量转换，并开始加热过程。

推荐型号: HS220/HS43F高灵敏度单极霍尔器件

霍尔开关在舞台灯光中的应用原理

霍尔开关在舞台灯光中位置检测的应用：在某些表演中，舞台上的灯光需要根据演员或舞者的位置进行调整。单极霍尔开关可以用于检测演员的位置，从而自动调整灯光的角度和亮度。

推荐型号: HS3144E/HS220高灵敏度单极霍尔开关

霍尔开关在卷发器中的应用原理

霍尔开关在卷发器中主要起温度控制功能。通过感知卷发器表面温度的变化，霍尔开关可以实时调整加热元件的功率，以维持设定的温度范围。这样的应用使得卷发器能够自动控制温度，避免过热导致的损伤，保护用户的发质和头皮健康。

推荐型号: HS210/HS220单极性高灵敏度霍尔效应开关
